Что такое ДМРВ и для чего он нужен?

В двигатель приблизительно должно попадать за один такт 1 часть топлива и 14 частей воздуха, только тогда он будет работать в нормальном режиме. Если нарушить это взаимоотношение, то будет или уменьшение отдачи двигателя и связанное с ней уменьшение мощности, или просто перерасход топлива. ДМРВ нужен, чтобы измерять нужное количество поступающего в мотор воздуха. Он рассчитывает количество воздуха и после этого отсылает информацию "мозгам", которые на основании этих данных уже готовят топливную смесь.

Чем больше вы жмете на педаль газа, тем больше воздуха поступает в двигатель. ДМРВ это фиксирует и дает команду увеличить количество топлива. Если вы едете равномерно, то расход воздуха не большой, а значит и расход топлива будет также небольшим. И за всем этим должен следить ДМРВ - датчик массового расхода воздуха, который измеряет количество воздуха, поступившего в двигатель.

Признаки неисправности  ДМРВ и его диагностика

Итак, основными признаками неисправности датчика ДМРВ являютя горящий Check Engine, повышенный расход бензина, плохо схватывает двигатель на горячую, динамика разгона падает да и в целом ощущается общее падение мощности двигателя. Если у вас появляются некоторые из этих признаков, то имеет смысл проверить датчик ДМРВ на неисправность. Для начала снимаем его и осматриваем внутренние поверхности самого датчика. Поверхность должна быть чистой, следы конденсата и масла недопустимы. Если воздушный фильтр меняется довольно редко, то наиболее частой причиной поломки датчика как раз является попадание грязи на чувствительный элемент. Заодно проверяем наличие резинового уплотнителя на передней части ДМРВ. Оно предотвращает подсос не фильтрованного воздуха во впускной тракт через датчик. Если данного кольца нет на (возможно где-то застряло в корпусе), тогда на входной сеточке самого датчика будет тонкий слой пыли, что недопустимо. При отключении неисправного датчика двигатель должен начать готовить смесь в аварийном режиме и обороты ХХ возрастут до 1500 - 2000 оборотов, симптомы по плохой динамике разгона должны пропасть. Можно мультиметром замерить напряжение на выходе из датчика. При включенном зажигании на заглушенном двигателе напряжение не должно превышать 1,1 вольт.

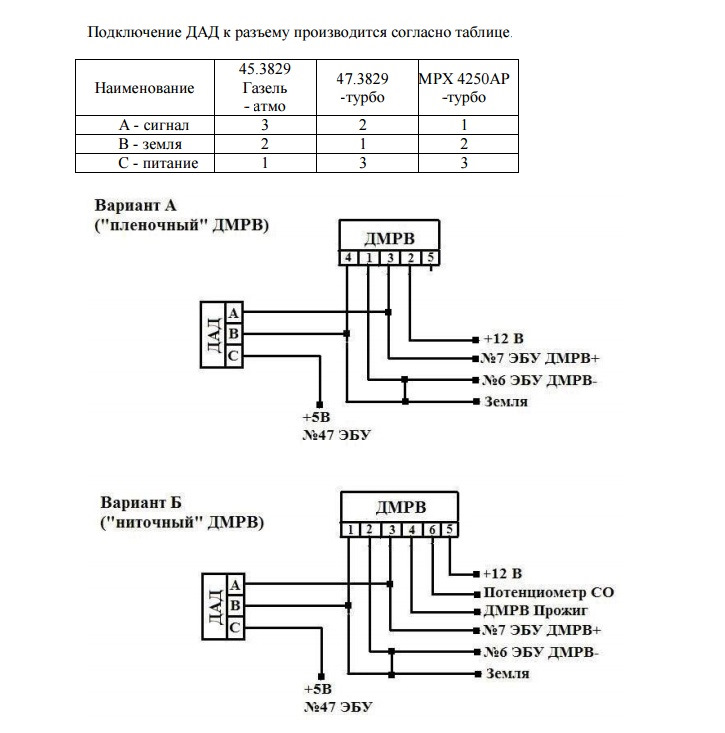

Распиновка датчика массового расхода воздуха Bosch:


Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
Серо-белый — выход напряжения питания датчиков;
Зеленый — выход заземление датчиков;

Розово-черный — к главному реле.

Картина напряжения выглядит таким образом:
1,01-1,02 — хорошее состояние датчика;
1,02-1,03 — не плохое состояние;
1,03-1,04 — ресурс ДМРВ подходит к концу;
1,04-1,05 — предсмертное состояние, если негативных симптомов нет, то можно эксплуатировать дальше;
1,05 и выше — пора менять ДМРВ.
