KEVAR-150 ВыдраKEVAR-150 Выдра

Подводный импульсный микроконтроллерный металлодетектор KEVAR-150 Выдра, в дальнейшем "металлодетектор", предназначен для обнаружения объектов из черных и цветных металлов под водой.

Металлодетектор не имеет механических органов управления, и управляется магнитным полем через стенку контейнера, что увеличивает надежность герметизации прибора. Прибор имеет возможность регулировать чувствительность под водой, а в остальном является полностью автоматическим прибором.

Демонстрация работы металлодетектора (на видео более ранняя конструкция):

Металлодетектор является высокотехнологичным изделием и реализует принцип «включил и пошел», использует адаптивный алгоритмом автоматической настройки, а также имеет систему отстройки от эл.-магнитных помех.

Работа данного металлодетектора основывается на импульсном принципе обнаружения металлов. Основным достоинством данного метода является отсутствие влияния состава грунта на результаты поиска, отсутствие ложных срабатываний прибора и гарантированное обнаружение металла. Все армии мира используют металлодетекторы работающие на таком принципе.

Недостатком импульсного способа обнаружения металлов является невозможность определения типа металла в силу особенностей данного метода. Однако существует множество видов деятельности человека где этот факт не имеет решающего значения.

Модель KEVAR-150 Выдра была разработана взамен первоначального KEVAR-250 RiverHunter, по сравнению с которым были произведены изменения.

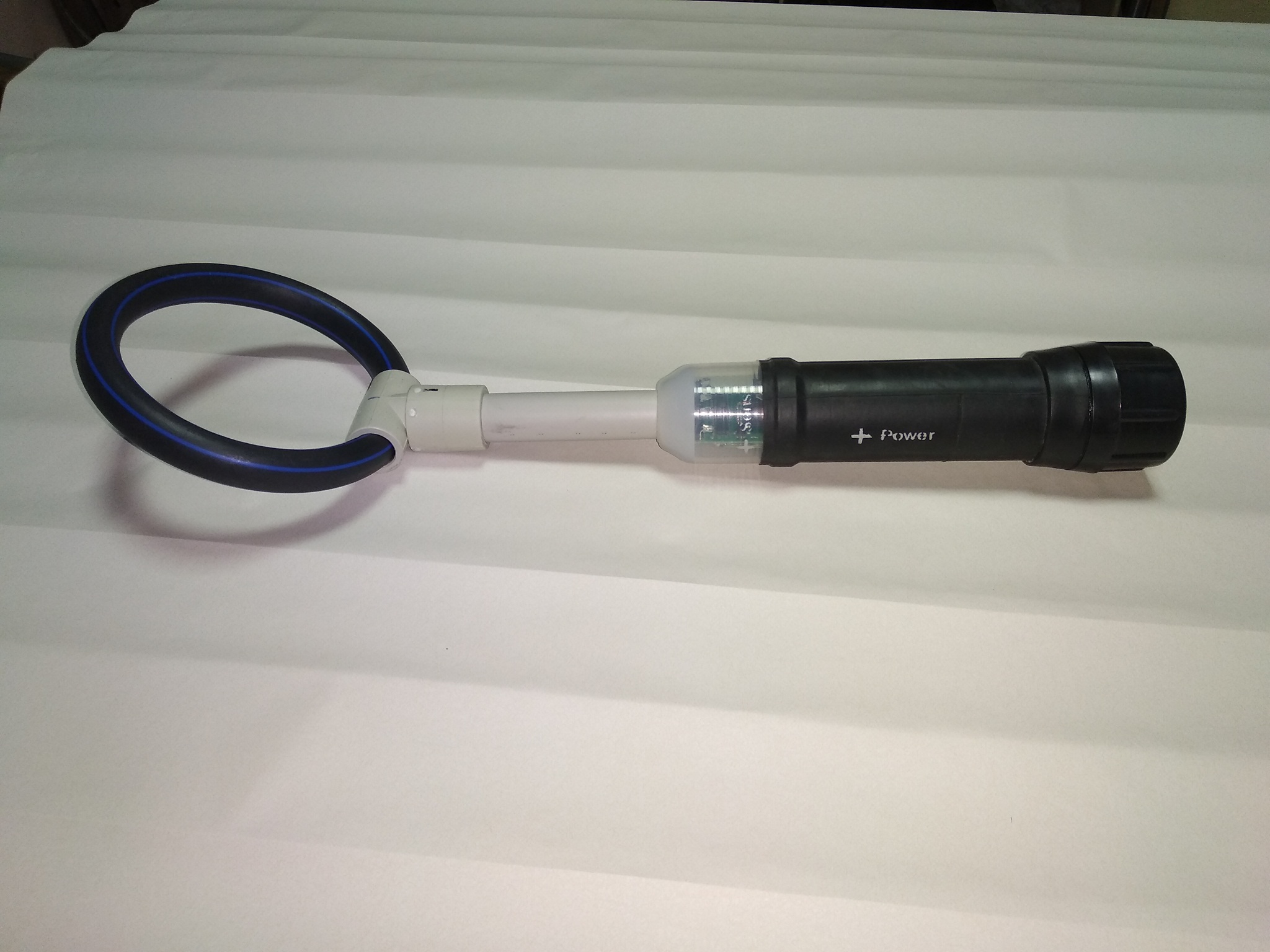

Прибор компактен и легок, быстро приводится в рабочее положение, идеально подходит для скрытного перемещения, работоспособен в широком диапазоне температур и питающих напряжений.

KEVAR-150 ВыдраKEVAR-150 ВыдраKEVAR-150 Выдра

Технические данные

  • Вес прибора: 0.8 кг
  • Питание: 12В (8 шт. элементов АА)
  • Ток потребления: 120 мА в режиме поиска, 250 мА с индикацией и вибратором
  • Максимальная скорость трекинга: 0.7 м/с
  • Диапазон рабочих температур: -10 ... +35 С
  • Время выхода на режим: 20 сек
  • Максимальная глубина погружения: 30 м

Максимальная глубина обнаружения объектов:

Золотая сережка 1гр 5-7 см Золотое кольцо 3гр 10-12 см Серебряное кольцо 5гр 15-18 см 5 копеек СССР 22 см Кофейная банка 250 гр 50 см Подкова, пистолет 40 см Солдатская каска 60 см Стрелковое оружие 70 см Трубы большой протяженности в ж/б коробе 0.9 м

Глубина указана усредненными величинами, это связано с влиянием на глубину обнаружения формы предмета и положения объекта относительно катушки.


Работа с металлодетектором

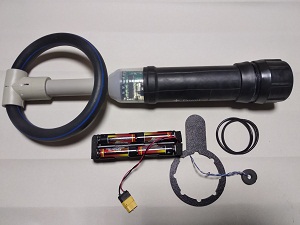

Перед включением прибора необходимо вставить элементы питания в батарейный отсек, поставить катушку прибора в рабочее положение и расположить в пространстве вдали от металлических предметов и источников переменных электромагнитных полей.

Батарейки лучше брать щелочные, вставлять и вынимать сухими руками, уплотнительную резинку необходимо периодически брызгать перед закрытием силиконовым спреем для улучшения герметичности.

KEVAR-150 ВыдраKEVAR-150 ВыдраKEVAR-150 Выдра

При длительном хранении, элементы питания следует извлечь из прибора.

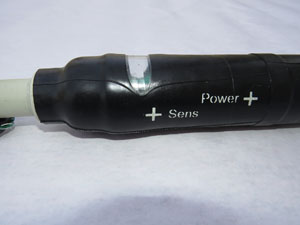

Прибор включается и выключается однократным поднесением магнита к точке POWER, отмеченной крестиком.

KEVAR-150 Выдра

По умолчанию вибратор прибора отключен. Чтобы его включить, необходимо сразу после включения прибора (пока бегает огонек в окошке индикатора) поднести магнит к точке SENS возле окошка, при этом должен изменится характер моргания светодиодов и включится вибратор. После отключения прибора эта функция отключится.

После того, как прибор настроился, можно установить желаемый уровень чувствительности прибора. Для увеличения чувствительности поднесите и удерживайте магнит у точки SENS, при этом на индикаторе засветится светодиод и начнет перемещаться вправо. Для уменьшения чувствительности, однократно резко поднесите магнит к точке SENS, и светодиод сместится влево.

При поиске под водой, прибор необходимо настраивать в воде. Максимум чувствительности достигается со световой сигнализацией. Внимание! Вибратор — это опция для мутной воды, и чувствительность с ним будет ниже примерно на 20%.

При любых манипуляциях с чувствительностью, происходит подстройка прибора под нулевой уровень фона. Это необходимо учитывать при работе — нельзя регулировать чувствительность, находясь вблизи металла, от этого уменьшится общая чувствительность прибора.

Зеленый светодиод контроля батареи при нормальном состоянии батареи светится непрерывно, а при разряде ниже критического уровня (около 7 вольт) начинает мигать. При этом элементы питания необходимо заменить на новые.

Следует заметить, что при перемещении катушки прибора с большой скоростью в вертикальной плоскости появляется сигнал по причине воздействия на катушку магнитного поля Земли.

KEVAR-150 ВыдраKEVAR-150 Выдра

Испытания в барокамере

Все наши приборы тестируются в барокамере при давлении 5 атмосфер, что должно гарантировать работу прибора на глубине 50м.

KEVAR-150 Выдра

Данное видео наглядно демонстрирует герметичность металлодетекторов после часового испытания под давлением 5 атмосфер:
