Схема подключения электрозамка к видеодомофону

Безопасность и защита имущества в наш неспокойный век стали неотъемлемой частью нашей жизни.

...

Оглавление:


Как исключить случайных гостей, как не пустить в жильё хулиганов и преступников? Что лучше замок, глазок, консьерж, домофон или видеонаблюдение, охрана?

Если на эти вопросы правильный ответ видеодомофон, то эта статья поможет разобраться с особенностями его использования.

В статье приводится описательная схема подключения электрозамка к видеодомофону, излагаются вопросы установки и эксплуатации.

Содержание:

Назначение и общая схема

Видеодомофон – переговорное устройство с возможностью отображения посетителя и предоставления ему доступа в помещение без необходимости с ним прямого контакта.

В настоящее время разработано большое количество вариантов этих устройств.

Они могут различаться :

типом дисплея: цветной, черно-белый, ламповый, жидкокристаллический; типом воспроизведения звука: телефонная трубка или громкое воспроизведение, а также с мобильного телефона с поддержкой 3G; типом клавиатуры: сенсорная или тактильная; типом замка: электромеханический или электромагнитный.

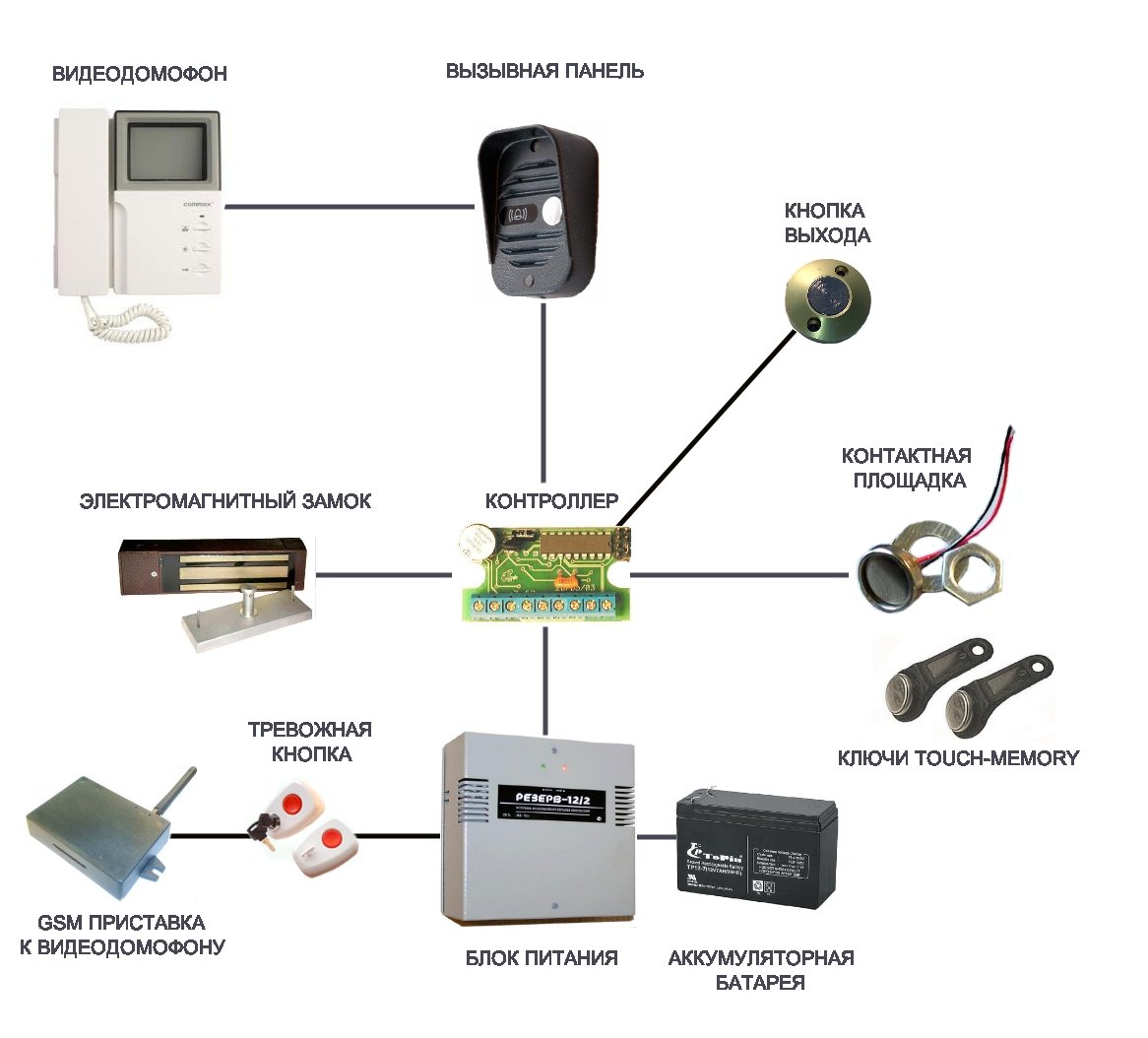

Схема подключения состоит из:

непосредственно видеодомофона с монитором и клавишами управления; вызывной панели с кнопкой, камерой и микрофоном; электро- или электромагнитного замка; электромагнитного реле; блока питания 12 B; соединительных проводов.

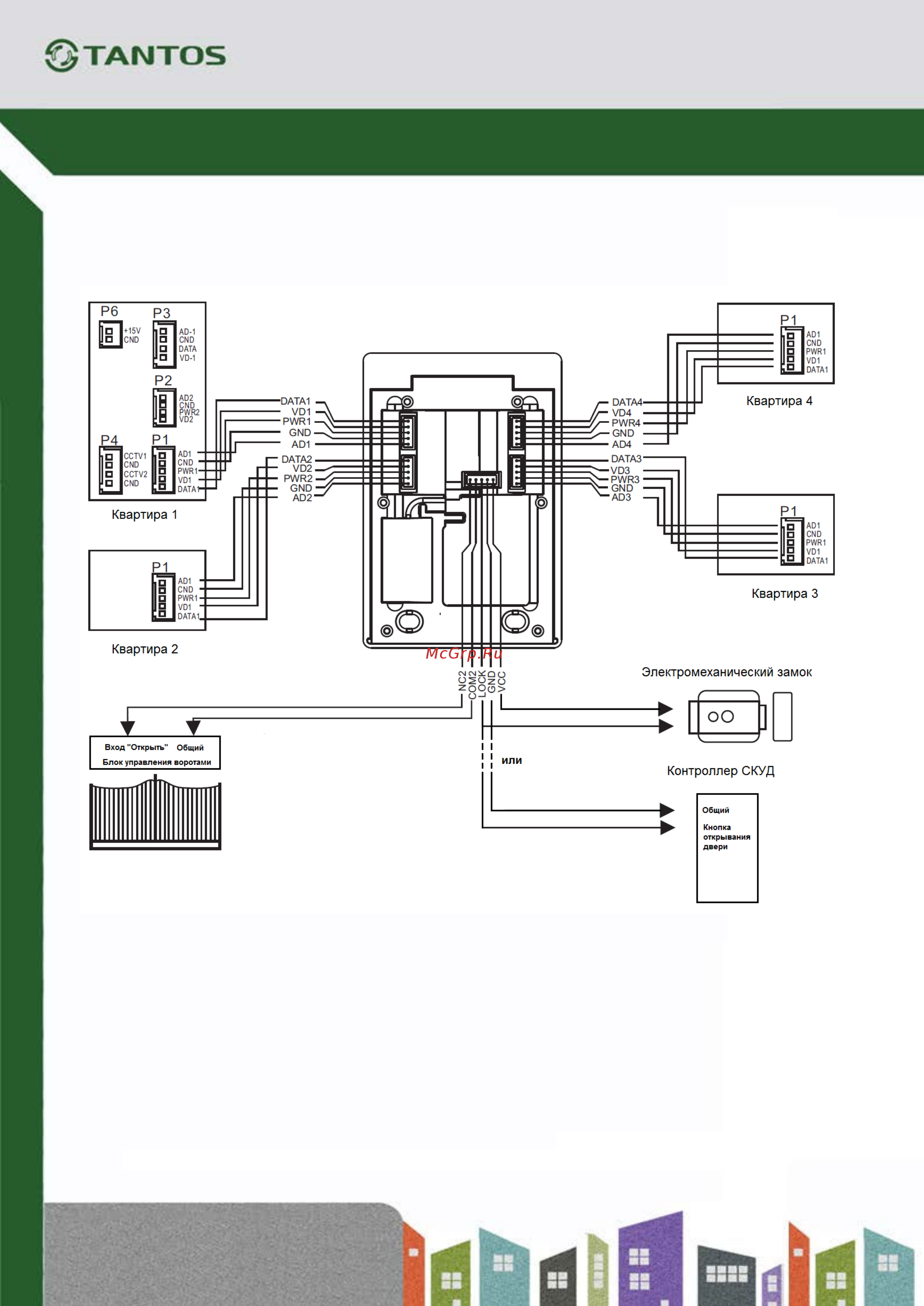

Основные соединения

Рассмотрим подключение встраиваемого видеодомофона с электрозамком.

Видеодомофон подключается к вызывной панели четырьмя проводами: два провода подключения питания, кабеля подключения видеосигналов и аудио.

Для исключения перепутывания на клеммную панель видеодомофона, как правило, наносится цветовая и символьная маркировка.

Соединительные провода следует выбирать с аналогичной цветовой маркировкой для изоляционной оплётки.

Вызывная панель, кроме цветовых проводов подключения к видеодомофону, имеет также пару дополнительных проводов для подключения к электро или электромагнитному замку.

Электро или электромагнитный замок имеет всего два провода для подключения к источнику питания. Подключение питания на замок соответствует замкнутому состоянию замка, снятие питания – противоположному событию, т.е. открытому состоянию.

Беспроводные уличные камеры видеонаблюдения отличаются от обычных тем, что для передачи отснятого видео они используют не обычный видеокабель, а интернет-протокол. Такие камеры оборудованы сетевыми устройствами, имеют свой IP адрес.

При покупке IР-видеокамеры с датчиком движения особое внимание следует уделить разрешающей способности, дальности просвета ИК-подсветкой и минимальной освещенности, позволяющей распознавать движения. Как выбрать подобную камеру читайте тут.

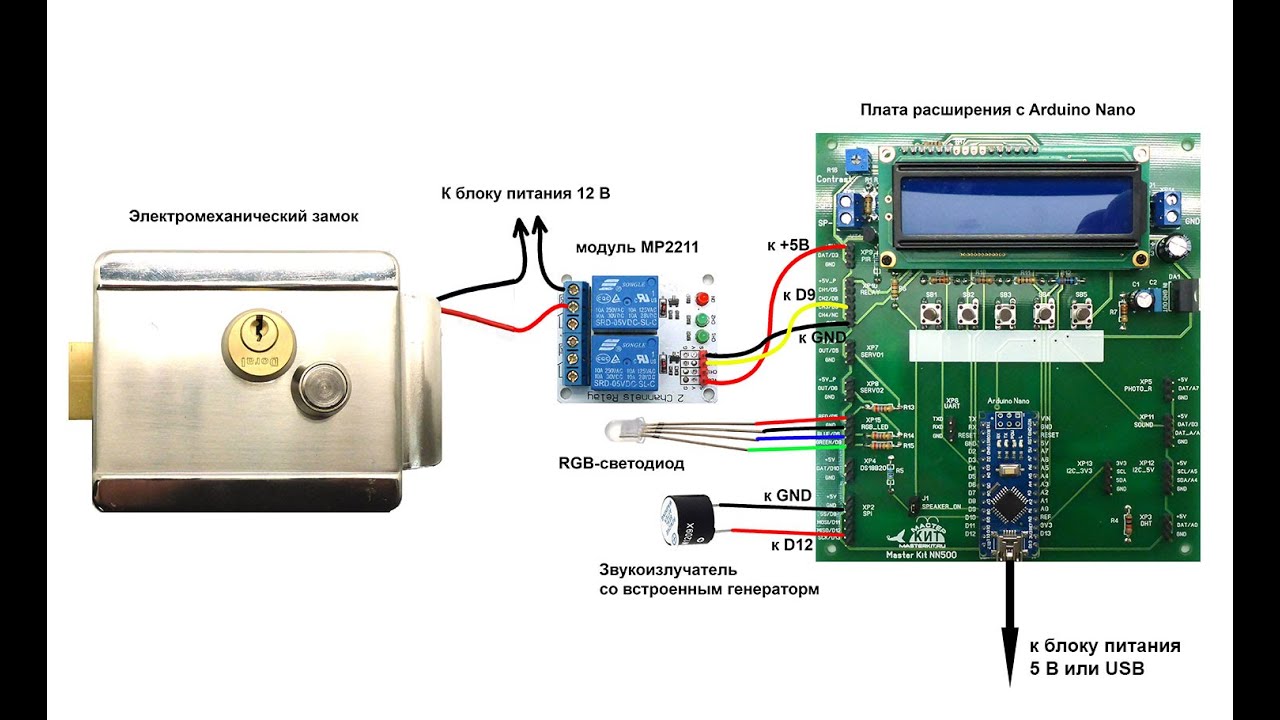

Электромагнитное реле имеет обмотку управления и контактную группу с перебрасываемым контактом. Обмотка управления реле питается от вызывной панели. Контактная группа подключает и снимает питание с электро (электромагнитного) замка посредством замыкания и размыкания перебрасываемого контакта.

Возможно применение автомобильных реле, имеющих съёмную контактную коробку.

Блок питания необходим для обеспечения включенного состояния электро (электромагнитного) замка.



Схема доступа на базе контроллера Z-5R

Схема подключения контроллера видеодомофона предполагает подключение контроллера Z-5R(K). Контроллер представляет отдельную плату, имеющую 9 контактов для подключения соединительных проводов под шлиц.

Описание контактов:

1 – подключение внешнего зуммера;

2 – подключение контактора;

3 – земля (минус питания);

4 – подключение кнопки открытия двери;

5 – подключение внешнего светодиодного индикатора (плюс индикатора);

6 – подключение контакта звонка;

7 – подключение вывода внешнего источника питания +12 В;

8 – подключение минусового провода источника питания;

9 – подключение датчика двери.

Не являются обязательными для подключения контакты 1, 5, 9.

Порядок подключения

Ответить на вопрос как подключить электрозамок к видеодомофону поможет рассмотренная последовательность действий.

Соединяется видеодомофон и вызывная панель группой из 4-х проводов для обеспечения воспроизведения аудио и видеоинформации.

Замыкаются контакты питания обмотки реле с контактами вызывной панели.

Подключается электро (электромагнитный) замок к блоку питания в разрыв контактов реле. Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле.

Видеодомофон подключается к электрической сети.

Правильно собранная схема начинает работать сразу, а именно при подаче питания электромагнитный замок замыкается.



Подключение для Z-5R

В случае, когда контроль доступом осуществляется на контроллере Z-5R, тогда в состав системы дополнительно к контроллеру входят блок питания +12 В (аккумулятор), электрозамок, кнопка выхода, ключи доступа, считыватель ключей.

Если в памяти контроллера ключи не прописаны, то их надо прописать. При включении питания, считыватель подает звуковой сигнал, оповещающий о его готовности к работе.

Ключ, который сделан мастером, подносится к считывателю и он записывается в память контроллера. Далее программируются все остальные ключи, которые будут иметь доступ. Для этого контроллер переводится по звуковому сигналу в режим записи.

IP-камеры для дачи приспособлены к различным погодным условиям. Они не выходят из строя в любой мороз и в дождливое время. Качество съемки в ночное время обеспечивается встроенной инфракрасной подсветкой.

Для того чтобы установить и начать работу 3g-камеры, необходимо иметь мобильный телефон с SIM-картой в 3g. Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Подробности тут.

Поднеся ключи доступа к считывателю, они программируются. Через некоторое время считыватель выводится из режима записи, замок блокируется, а поднесение ключей приводит к его разблокировке.

Контроллер имеет возможность записи ключей без мастера ключа. При выключенном питании джампер (перемычка) становится в положение 3. Питание подключается, контроллер готов к считыванию ключей доступа, подносится ключ доступа, информация считывается, питание снимается.

Снимается перемычка, контроллер переводится в рабочий режим, подключается питание. Контроллер опять готов к использованию.



Работа электромагнитного замка и возврат в исходное состояние

Включается видеодомофон. При этом зажигается индикация наличия питания. С вызывной панели делается вызов путём кратковременного нажатия на кнопку.

Поступающий сигнал нажатия кнопки видеодомофоном преобразуется в звуковой сигнал. С помощью кнопки открытия замка на видеодомофоне звучание сигнала прерывается, размыкается цепь питания реле и дверь открывается.

Выключенное состояние электромагнитного замка удерживается реле, на которое поступает соответствующий сигнал в течение некоторого времени удержания с вызывной панели.

По истечении этого времени задержки электромагнитное реле опять срабатывает и замок переходит в замкнутое состояние.

Установка

Необходимо выбрать места для подключения видеодомофона и вызывной панели и установить их.

Электромагнитный замок располагается на двери. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной.

Соединительные провода прокладываются в стенке заранее, делается потайная прокладка или они прячутся в металлический гофр. Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.

Когда проводится установка электронного замка с поддержкой мобильной связи, необходимо предусмотреть места крепления для антенны и кабеля к нему от вызывной панели, которые не являются вандалозащищенными.

Типовые неисправности

Следующие ситуации можно считать как типовые неисправности видеодомофона.

Постоянное прохождение вызова: для решения этой проблемы предлагается проверить отсутствие замыкания аудиолинии (обычно жёлтый провод) с корпусом (чёрный провод);

Отсутствие вызова: эта проблема обычно вызывается обрывом аудиолинии или корпуса;

Отсутствие видео, сопровождается отсутствием звука: проблема обычно вызывается обрывом или замыканием в питании (красный провод) или обрывом корпуса (чёрный провод);

Отсутствие изображения, звук имеется. В этом случае может быть обрыв или замыкание в видеолинии (белый провод).

В других случаях возникающих неисправностей или неправильной работы устройства в целях сохранения его целостности и монтажа рекомендуется обращаться за консультациями и помощи к представителям фирмы, занимающейся её непосредственным обслуживанием.

В настоящее время рынок насыщен значительным количеством устройств, предоставляющих возможности удаленного доступа в помещения.

Более просты в обслуживании и эксплуатации системы коллективного пользования в отличие от систем индивидуального.

Однако, учитывая основные закономерности работы и правила подключения, можно проводить их установку и обслуживание самостоятельно.
